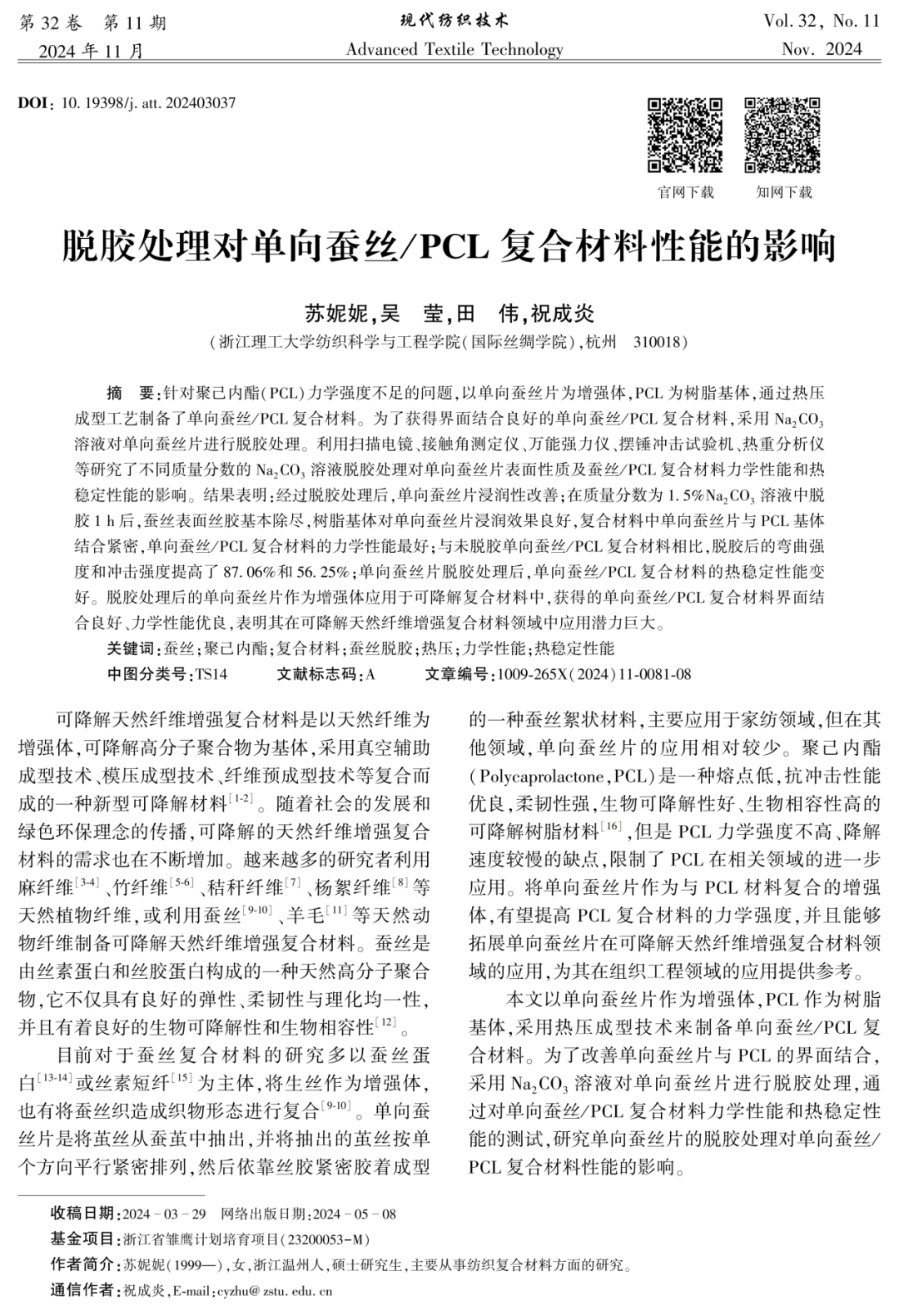

脱胶处理对单向蚕丝 / PCL

复合材料性能的影响

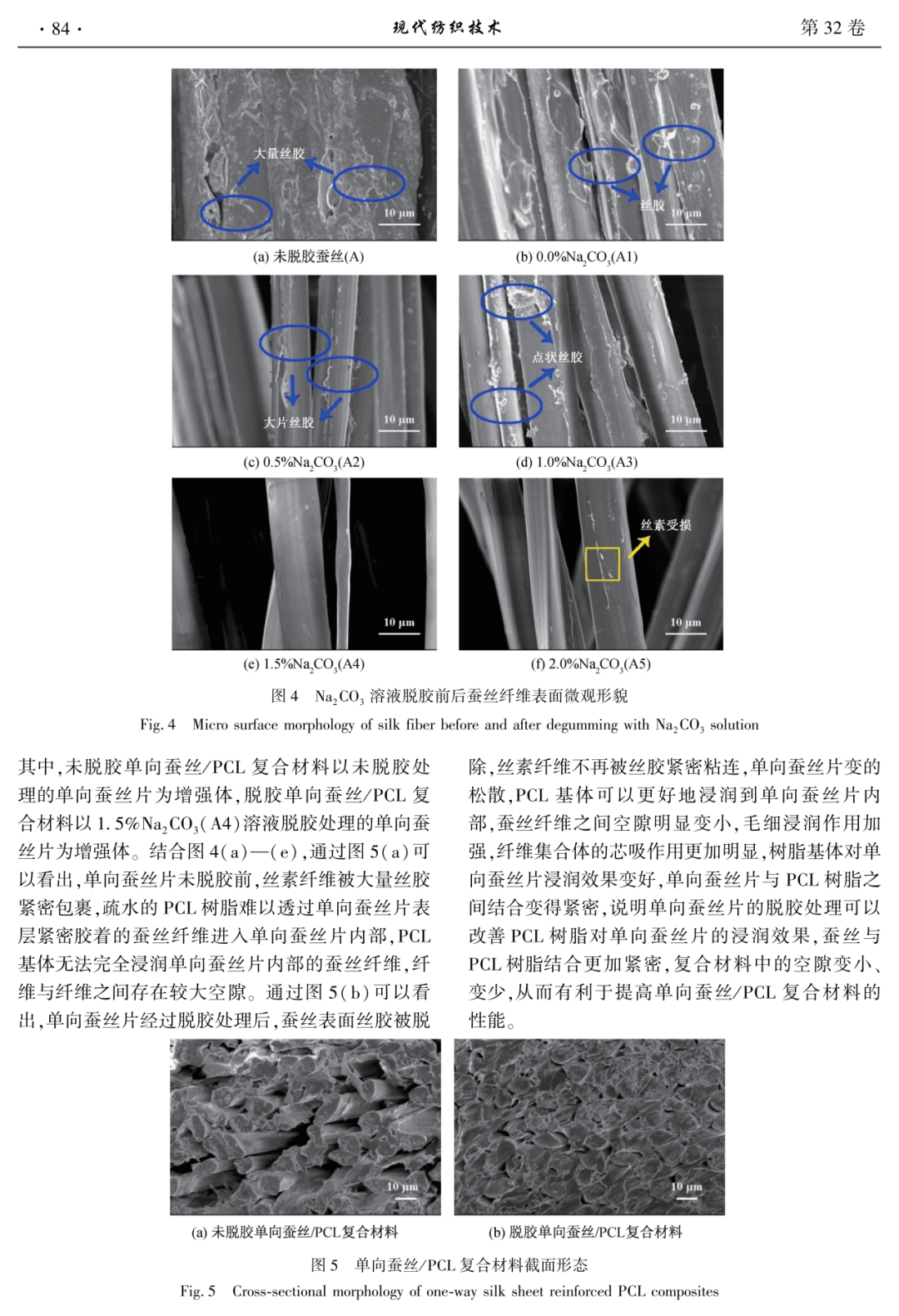

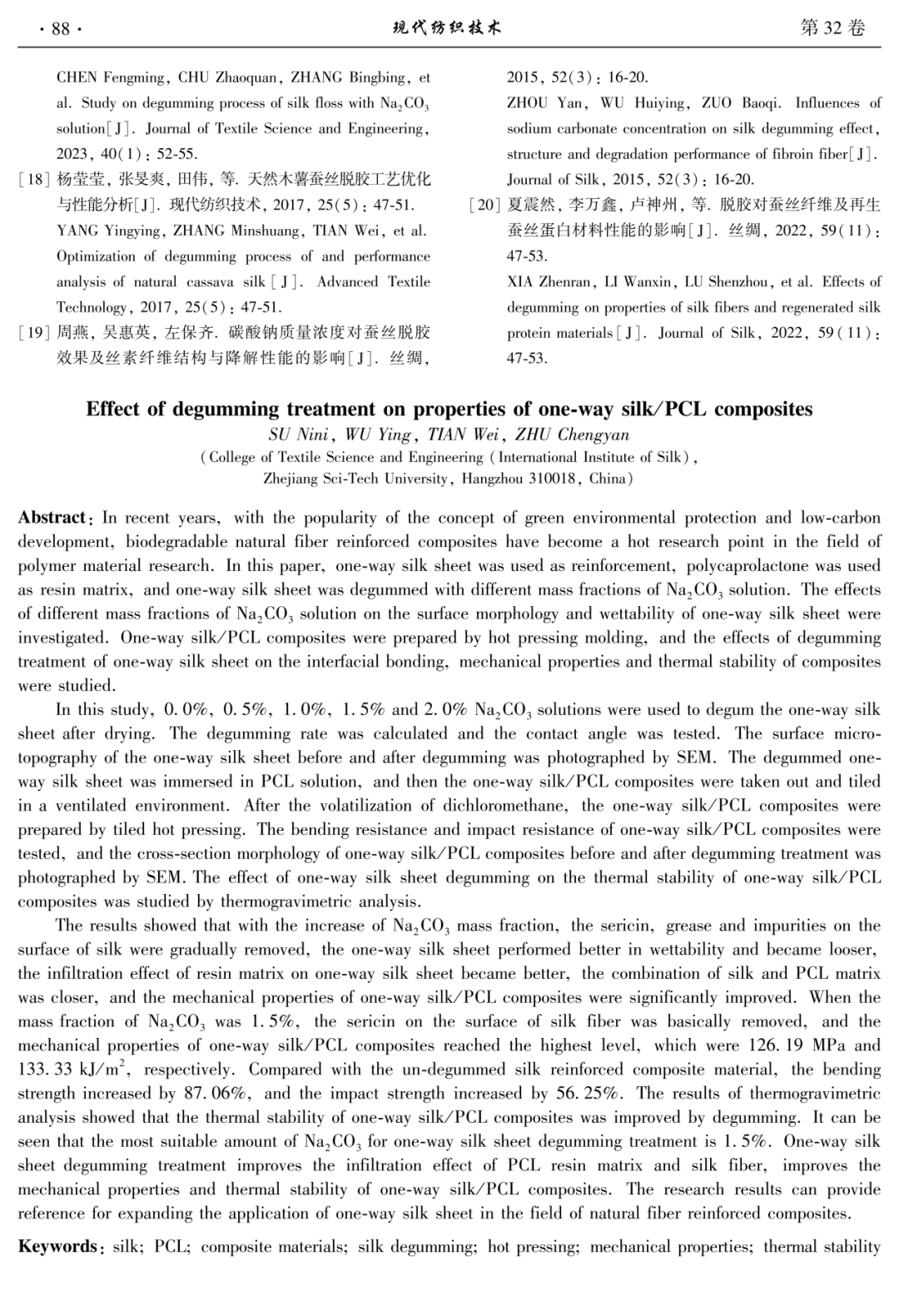

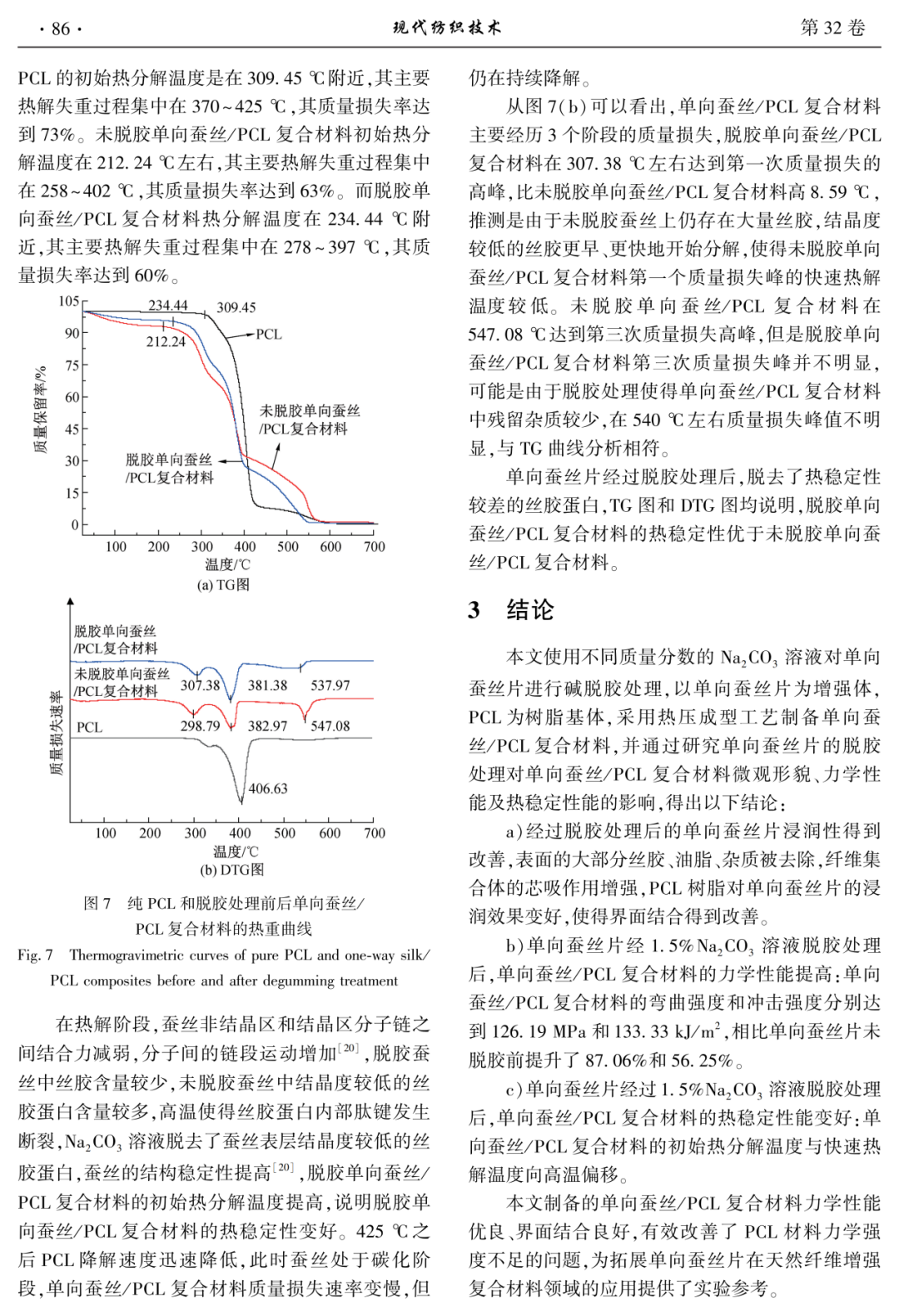

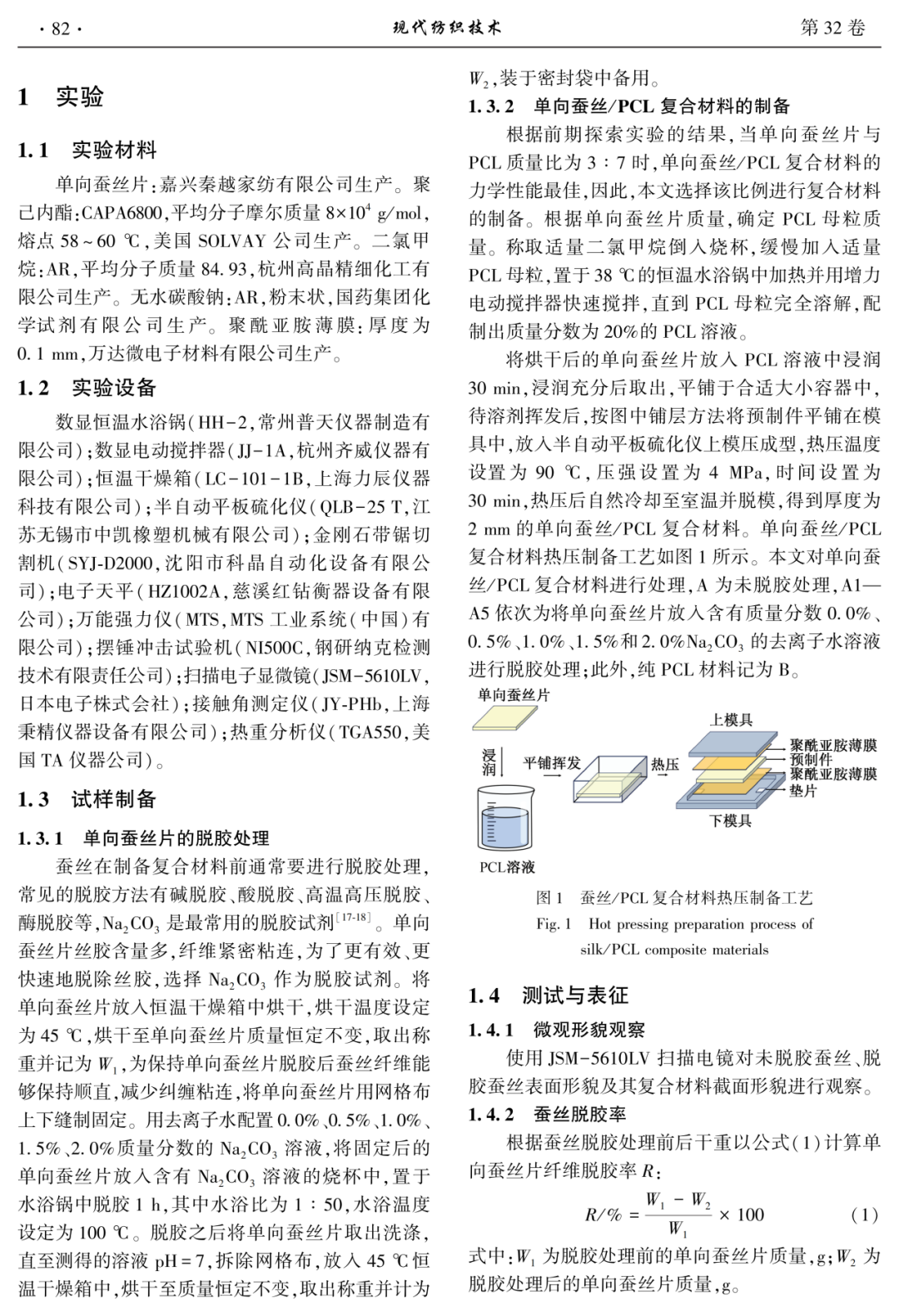

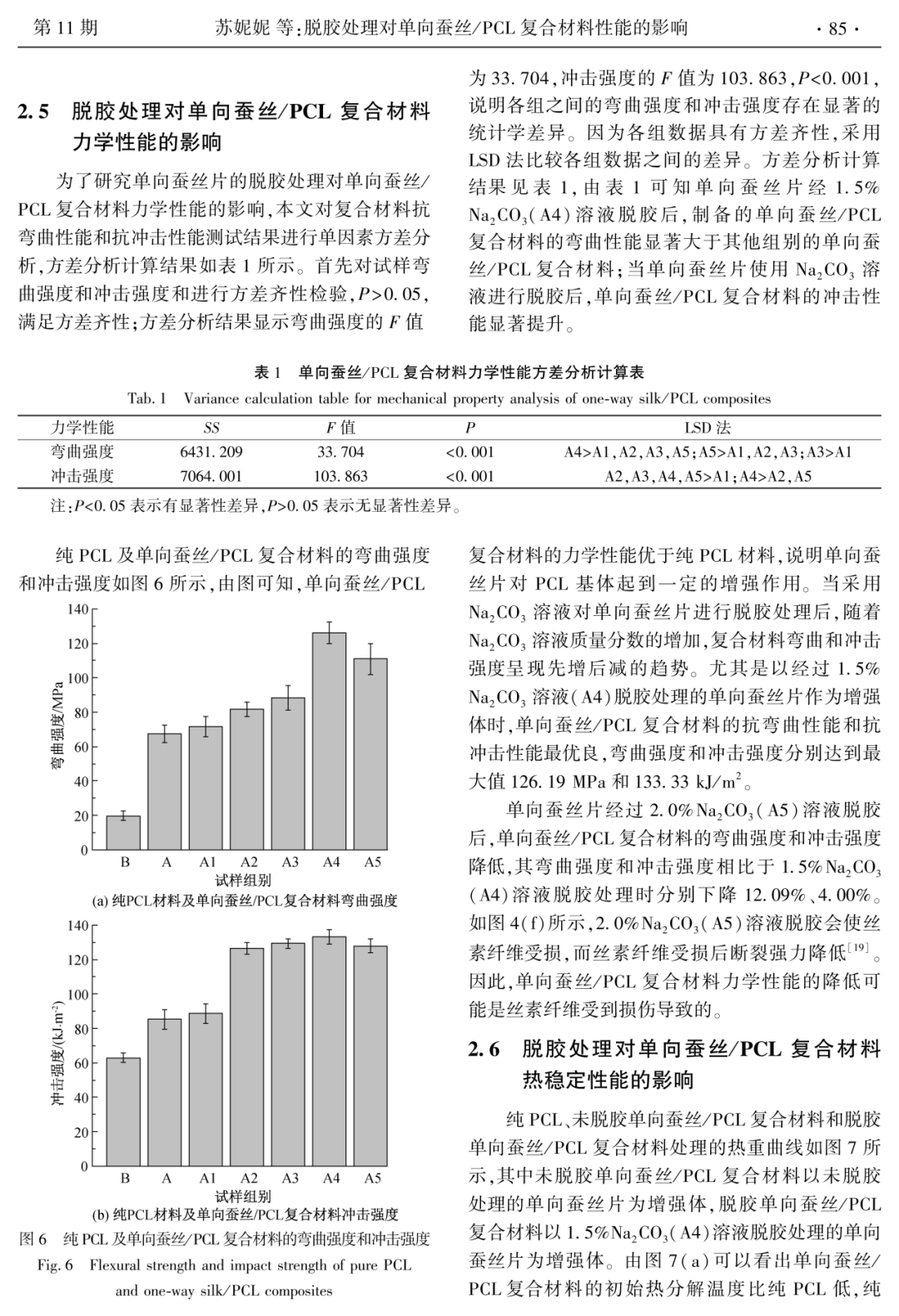

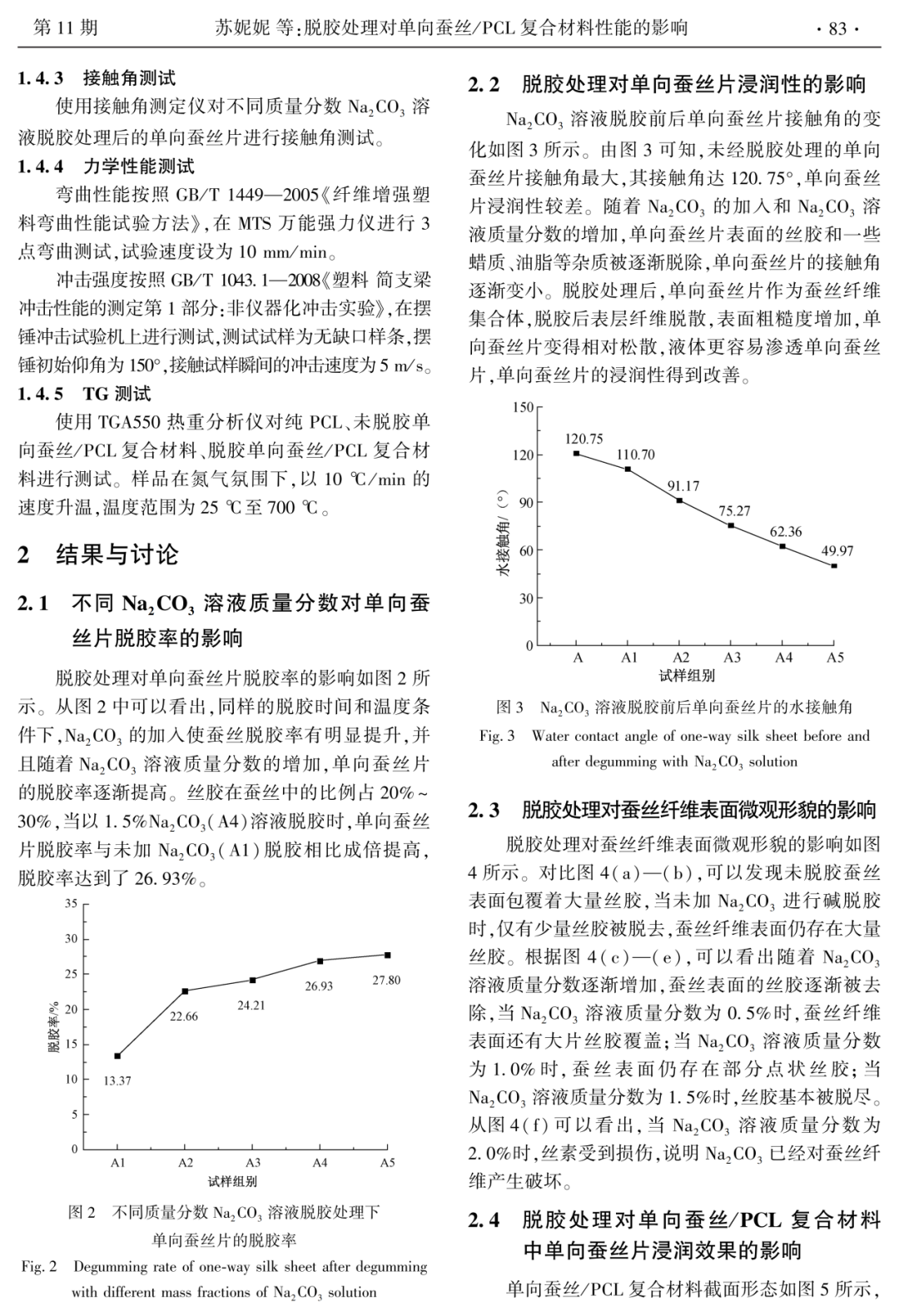

摘要：针对聚已内酯(PCL)力学强度不足的问题，以单向蚕丝片为增强体，PCL为树脂基体，通过热压成型工艺制备了单向蚕丝/PCL复合材料。为了获得界面结合良好的单向蚕丝/PCL复合材料，采用Na₂CO₃溶液对单向蚕丝片进行脱胶处理。利用扫描电镜、接触角测定仪、万能强力仪、摆锤冲击试验机、热重分析仪等研究了不同质量分数的Na₂CO₃溶液脱胶处理对单向蚕丝片表面性质及蚕丝/PCL复合材料力学性能和热稳定性能的影响。结果表明：经过脱胶处理后，单向蚕丝片浸润性改善；在质量分数为1.5%Na₂CO₃溶液中脱胶1h后，蚕丝表面丝胶基本除尽，树脂基体对单向蚕丝片浸润效果良好，复合材料中单向蚕丝片与PCL基体结合紧密，单向蚕丝/PCL复合材料的力学性能最好；与未脱胶单向蚕丝/PCL复合材料相比，脱胶后的弯曲强度和冲击强度提高了87.06%和56.25%;单向蚕丝片脱胶处理后，单向蚕丝/PCL复合材料的热稳定性能变好。脱胶处理后的单向蚕丝片作为增强体应用于可降解复合材料中，获得的单向蚕丝/PCL复合材料界面结合良好、力学性能优良，表明其在可降解天然纤维增强复合材料领域中应用潜力巨大。

关键词：蚕丝；聚己内酯；复合材料；蚕丝脱胶；热压；力学性能；热稳定性能

作者简介：苏妮妮（1999—），女，浙江温州人，硕士研究生，主要从事纺织复合材料方面的研究。

通信作者：祝成炎，E-mail：

cyzhu@ zstu. edu. cn
